一、仪表简介：

液晶显示涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

二、工作原理：

液晶显示涡街流量计的工作原理是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f = St × V/d 式中:

f 涡街发生频率 （Hz）

V 旋涡发生体两侧的平均流速（m/s ）

St 斯特罗哈尔系数（常数）

这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。

三、流量计使用选择及应用：

1、为了使用方便，电池供电型采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。

2、温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。

3、温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

4、广泛应用于石油、化工、冶金、机械、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

四、独特优势：

1、可在很宽的流量范围内精 确测量气体、液体和蒸汽的流量而不受流体物理性质的影响；

2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；

3、防爆，适用于恶劣环境；

4、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；

5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上；

6、温压补偿一体化设计；

7、电流输出均为电隔离型,具有良好的共模干扰能力；

8、同时显示流量值与累计流量值,不必轮流切换；

9、采用抗振动探头，振动影响；

10、采用分体式信号转换器，电缆zui长100米；

11、量程比宽达20：1；

12、仪表整体结构设计合理，动态测量范围宽，压力损失小；

13、表体采用不锈钢材质，可适用于腐蚀性介质的测量；

14、现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。

五、性能指标：

1、测量介质： 气体、液体、蒸气；

2、连接方式：法兰卡装式、法兰式、插入式；

3、口径规格 法兰卡装式口径选择 25,32,50,80,100；

4、法兰连接式口径选择 100,150,200；

5、流量范围（见流量范围表）

6、正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

7、测量精度 1.0级 1.5级；

8、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃；

9、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；

10、脉冲占空比约50%,传输距离为100m；

11、脉冲电流远传信号 4～20 mA,传输距离为1000m；

12、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；

13、材质 不锈钢, 铝合金；

14、电源 DC24V或锂电池3.6V；

15、防爆等级 本安型iaIIbT3-T6，防护等级 IP65。

六、对管道要求：

1、对直管段的要求：

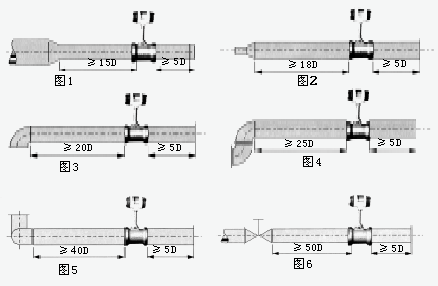

为了确保仪表正常、准确运行，传感器安装点的上下游须有一定的直管道，以调整流场，如图所示。

图1：同心缩管；
图2：同心扩管；
图3：一个90度弯头；
图4：同一平面两个90度弯头；
图5：不同平面两个90度弯头；
图6 ：调节阀应安装在传感器下游5D以 远处，若须安装在传感器上游， 则传感器上游应有不小于50D的 等径直管段，下游应有不小于5D 的等径直管段。
2、对管道的要求：
a、上、下游配管内径D和与传感器内径DN相同，其差异满足下述条件：0.95DN≤D≤1.1DN。
b、配管应与传感器同心，同轴度应小于0.05DN。
c、密封垫不能凸入管道内，其内径可比传感器内径略大。
