一、仪表简介：

管道式涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。管段式涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较xj****、理想的测量仪器。

二、工作原理：

涡街流量计在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关，可用下式表示：

f＝St·v/d式中：f－卡门涡街的释放频率

St－系数（称为斯特罗哈数）

v－流速

d－柱状物的宽度

卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。

斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。

涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器（探头）上地应力通过在它内部地压电元件来检出地。

三、应用范围：

管道式涡街流量计可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。

四、***特优势：

1、可在很宽的流量范围内精 确测量气体、液体和蒸汽的流量而不受流体物理性质的影响；

2、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压；

3、防爆，适用于恶劣环境；

4、无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长；

5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上；

6、温压补偿一体化设计；

7、电流输出均为电隔离型,具有良好的共模干扰能力；

8、同时显示流量值与累计流量值,不必轮流切换；

9、采用抗振动探头，有效消除外界振动影响；

10、采用分体式信号转换器，电缆zui长100米；

11、量程比宽达20：1；

12、仪表整体结构设计合理，动态测量范围宽，压力损失小；

13、表体采用不锈钢材质，可适用于腐蚀性介质的测量；

14、现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接。

五、性能指标：

1、测量介质： 气体、液体、蒸气；

2、连接方式：法兰卡装式、法兰式、插入式；

3、口径规格 法兰卡装式口径选择 25,32,50,80,100；

4、法兰连接式口径选择 100,150,200；

5、流量范围（见流量范围表）

6、正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

7、测量精度 1.0级 1.5级；

8、被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃；

9、输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；

10、脉冲占空比约50%,传输距离为100m；

11、脉冲电流远传信号 4～20 mA,传输距离为1000m；

12、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；

13、材质 不锈钢, 铝合金；

14、电源 DC24V或锂电池3.6V；

15、防爆等级 本安型iaIIbT3-T6，防护等级 IP65。

六、对管道要求：

1、对直管段的要求：

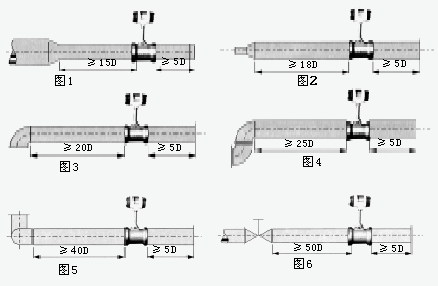

为了确保仪表正常、准确运行，传感器安装点的上下游须有一定的直管道，以调整流场，如图所示。
